Kako keramični krmilni mehanizem transportnega traku zmanjša obrabo traku in podaljša čas delovanja transportnega traku pri težkih operacijah?

Zakaj tradicionalni tekalni kolesi odpovejo pod abrazivnimi obremenitvami?

Vlečna kolesa transportnega traku so najštevilčnejše vrtljive komponente v katerem koli sistemu za ravnanje z razsutim materialom. En kopenski transporter lahko po svoji dolžini nosi na tisoče valjev, od katerih vsak podpira trak in njegov tovor z neprekinjenim vrtenjem. Ko se ti valji pokvarijo, posledice segajo daleč onkraj samega vodila. Neusklajenost jermena, povečano trenje, razlitje materiala, strukturna utrujenost in nenačrtovane zaustavitve sledijo zaporedoma in vsaka stopnja razgradnje pospeši naslednjo.

Glavni vzrok za prezgodnjo odpoved prostega kolesa pri abrazivnih aplikacijah je kombinacija mehanske obrabe in okoljskih vplivov. Jeklene lupine, tudi tiste z zaščitno prevleko, postopoma izgubljajo material, ko trdi delci, kot so premog, ruda, klinker in žlindra, prehajajo čez njihovo površino. Ker se lupina obrablja neenakomerno, se lahko na njej pojavi oster rob, ki deluje kot rezilo proti spodnjemu pokrovu pasu. Ko se trak začne poškodovati, stroški sanacije hitro narastejo, razpoložljivost tekočega traku pa se zmanjša.

Trije načini degradacije idlerja v težkih okoljih

• Obraba abrazivne lupine:Trdi mineralni delci, ki se ujamejo med jermen in površino prostega kolesa, delujejo kot brusilni medij, postopoma tanjšajo steno valja in ustvarjajo površinske nepravilnosti, ki prenašajo napetost na jermen.
• Korozivni napad:Kisla ali alkalna vlaga, ki je pogosta pri ravnanju s premogom, proizvodnji gnojil in obalnih pristaniških operacijah, razjeda jeklene površine, pospešuje izgubo materiala in slabi strukturno celovitost.
• Kontaminacija ležaja:Vdor prahu skozi neustrezna tesnila povzroči degradacijo maziva, zasuk ležajev in popolno odpoved prostega kolesa. Zataknjeno vodilo se ne vrti več in postane stacionarna točka obrabe, ki hitro poškoduje jermen.

Vsak način okvare združuje druge. Razjedena površina je bolj dovzetna za abrazivno izgubo. Obrabljena površina ustvarja več prahu, ki se infiltrira v ležaje. Zataknjen ležaj spremeni vodilo iz podpornega elementa v uničujočo oviro. Prekinitev tega kroga zahteva materialno rešitev, ki obravnava vse tri vektorje hkrati, namesto da jih obravnava kot ločene težave pri vzdrževanju.

Skrita cena poškodbe pasu

Inženirji pogosto ocenjujejo idlerje kot stroškovno linijo potrošnega materiala, vendar je prava gospodarska teža pri jermenu. Tekoči trak predstavlja enega največjih posameznih kapitalskih elementov v sistemu za ravnanje z razsutim tovorom, njegova zamenjava pa zahteva daljši čas izpada, težko opremo za dvigovanje in usposobljeno delovno silo za spajanje. Ko obrabljena lupina prostega kolesa razvije oster rob, odstrani material pokrova jermena pospešeno. Poškodba pasu, ki iz tega izhaja, je le redko vidna, dokler pokrov ni dovolj ogrožen, da razkrije trup.

Pri operacijah z veliko tonažo lahko jermen, ki bi sicer zagotavljal desetletje uporabe, odpove v polovici tega časa, če obraba, ki jo povzroči prosti tek, ni nadzorovana. Zato je treba izbiro prostega kolesa obravnavati kot odločitev o zaščiti jermena, ne le kot odločitev o nabavi valja. Površinsko stanje vsakega lebdečega kolesca v nosilnem teku neposredno vpliva na to, kako dolgo jermen preživi.

Porazdelitev obremenitve in geometrija valjev

Okvara prostega kolesa ni zgolj materialno vprašanje. Geometrija korita, razmik in poravnava določajo, kako je obremenitev porazdeljena po pasu in koliko kontaktnega pritiska doživi vsak valj. Ko so ležeči kolesi razmaknjeni preširoko ali ko je valj nižji od svojih sosedov, se jermen zvije v režo, kar poveča lokalno obremenitev in pospeši obrabo jermena in prizadetega valja.

• Pravilni kot korita:Ujemanje kota korita z nagibnim kotom materiala preprečuje premikanje tovora in zmanjša obremenitev robov na zunanjih valjih.
• Konsistentna višina valja:Valj, ki sedi celo nekaj milimetrov nizko, postane žarišče obrabe in absorbira nesorazmerno obremenitev pasu.
• Pravilni razmik:Razdalja nosilnega nosilca mora upoštevati težo jermena, težo materiala in mejo povešanja, ki ohranja jermen znotraj sprejemljivih pragov napetosti.
• Disciplina poravnave:Okvir tekočega traku, ki ni pravokoten, prisili trak, da teče ob prirobnicah prostih koles, kar povzroča trenje in prezgodnjo odpoved na obeh straneh.

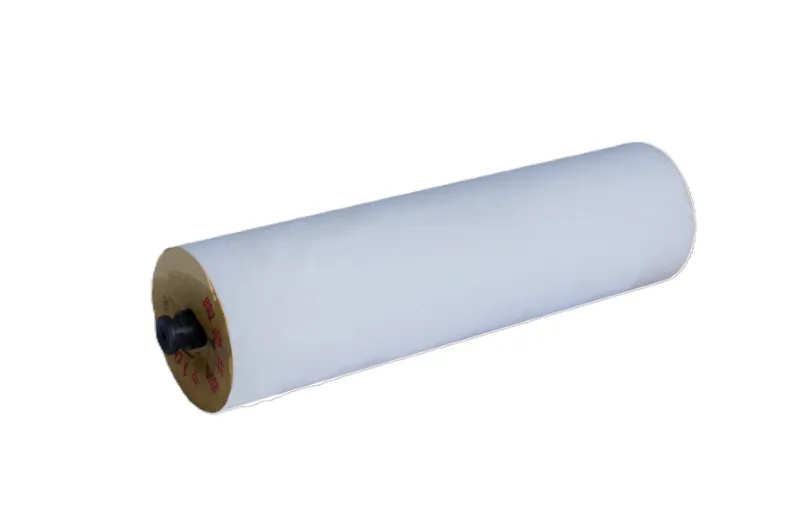

Zaradi česa so keramična vodila transportnega traku odporna proti obrabi in koroziji?

Keramične ohišja so izdelane iz aluminijevega oksida, materiala s trdoto, ki se po Mohsovi lestvici približuje trdoti diamanta. Keramika je oblikovana s sintranjem pri visoki temperaturi, ki proizvaja gosto, neporozno površino, ki je odporna tako na mehansko obrabo kot na kemične napade. Za razliko od jekla, ki se za zaščito zanaša na površinske premaze, je odpornost keramičnega valja proti obrabi lastna njegovemu materialu, zato ga ni mogoče opraskati do mehkejše podlage.

Lastnosti materiala, ki določajo zmogljivost

Zgornja tabela poudarja kritično razliko. Keramika ne prekaša le jekla v eni dimenziji. Zagotavlja kombinacijo trdote, kemične inertnosti in gladkosti površine, ki ji hkrati ni kos nobena kovinska ali polimerna alternativa. Keramična površina prav tako tvori stabilen oksidni film, ki preprečuje oprijem materiala, tako da se lepljiv ali vlažen tovor ne nabere na sprednji strani valja in vrže jermen iz poravnave.

Površinski inženiring in sprostitev materiala

Oprijem je premalo cenjen dejavnik okvare prostega kolesa. Pri aplikacijah, ki ravnajo z glino, mokrim premogom ali mineralnimi koncentrati, se lahko material oprime jeklenih površin valjev in tvori grudasto plast, ki spremeni efektivni premer vodila. Valj z nastalo grudo se vrti neenakomerno, povzroča tresenje pasu in lahko prisili trak, da sledi na eno stran. Operaterji se pogosto odzovejo s povečanjem napetosti ali prilagoditvijo vadbenih brezdelnikov, kar prikrije simptom, namesto da bi ga odpravilo.

Nizka površinska energija polirane keramične lupine dramatično zmanjša oprijem. Material, ki bi se sicer oprijel jeklene površine, se razblini pod vplivom gravitacije in naravnega upogibanja pasu. Sčasoma to pomeni manj ročnih posegov čiščenja, bolj dosledno sledenje traku in nižjo porabo energije pogona, ker jermen ni dvignjen čez nakopičene odpadke.

Oblikovanje ležajev in tesnil v keramičnih valjih

Keramična lupina je tako dobra, kot je dober ležajni sklop v njej. Visokokakovostni keramični valji uporabljajo natančno strojno obdelana ohišja ležajev, labirintna tesnila in v nekaterih izvedbah več stopenj tesnjenja za izključitev prahu in zadrževanje maščobe. Nosilna votlina je običajno napolnjena z visoko kakovostnim litijevim ali sintetičnim mazivom, izbranim za delovno temperaturno območje.

• Tesnjenje labirinta:Brezkontaktne tesnilne poti ustvarjajo vijugasto pot, ki blokira prašne delce, hkrati pa omogoča prosto vrtenje gredi.
• Podporno tesnilo za ustnice:Sekundarno kontaktno tesnilo zagotavlja končno pregrado v zelo prašnih pogojih.
• Zadrževanje maščobe:Pravilno pakirani ležaji ohranjajo mazalni film, ki preprečuje stik kovine s kovino in kopičenje toplote.
• Material gredi:Jeklo za gred, odporno proti koroziji, preprečuje rjavenje gredi in zagozditev znotraj ležajne izvrtine.

Kakšne so keramične leče v primerjavi z jeklenimi in kompozitnimi alternativami?

Izbira materiala za prosti tek zahteva uravnoteženje več kriterijev učinkovitosti glede na posebne zahteve aplikacije. Spodnja primerjava se opira na terenska opazovanja pri težkih operacijah v rudarstvu, cementu in pristaniških manipulacijah, kjer zanesljivost prostega teka neposredno vpliva na razpoložljivost sistema in obremenitev vzdrževanja.

Primerjava življenjske dobe in zaščite pasu

Podatki govorijo dosledno zgodbo v različnih panogah. V linijah za proizvodnjo cementa so keramični valji dokazali življenjsko dobo do 80.000 ur, kar je približno štiri do petkrat več kot običajni jekleni valji. V obalnih pristaniščih odpornost keramike proti koroziji pomeni, da valji ne potrebujejo zaščitnih premazov, ki bi sčasoma odpovedali. Pri ravnanju s premogom zmanjšan oprijem omogoča, da trakovi pravilno sledijo brez nenehnega posredovanja operaterja.

Hrup, vibracije in poraba energije

Hrup in vibracije so v specifikacijah prostih koles pogosto spregledani, vendar so zanesljivi pokazatelji zdravja sistema. Obrabljeno jekleno vodilo z nepravilno površino ustvarja vibracije, ki se širijo vzdolž traku in v strukturo tekočega traku. Ta vibracija zrahlja pritrdilne elemente, utrudi zvare in poveča stopnjo okvare ležajev v sosednjih valjih. Prav tako ustvarja delovno okolje, ki je neprijetno in potencialno nevarno.

Keramični valji delujejo bolj gladko, saj njihove površine ostanejo dimenzijsko stabilne skozi celotno življenjsko dobo. Izmerjeno zmanjšanje hrupa za približno 15 decibelov v primerjavi z jeklenimi valji je pomembno v zaprtih postajah za prenos in tunelih, kjer lahko ravni hrupa presežejo varne meje izpostavljenosti. Manjše vibracije pomenijo tudi manjši kotalni upor, kar pomeni manjšo povpraševanje po pogonski moči po dolžini dolgega tekočega traku.

Kjer vsak material zmaga

• Keramika:Nosilne vožnje z visoko abrazijo, korozivna okolja, visokotemperaturna območja in aplikacije s težavami pri oprijemu materiala.
• Jeklo:Primarne udarne cone, storitev z nizko stopnjo obrabe in situacije, kjer je prevladujoče merilo najnižji začetni strošek.
• polimer:Lahki transport, zmerna abrazija in aplikacije, kjer sta manjša teža in tiho delovanje pomembnejša od toplotne odpornosti.
• Gumijasti disk:Nakladalne točke in žlebovi za prenos, kjer je primarna zahteva blaženje udarcev.

Kdaj morate za vaš sistem določiti keramični krmilni mehanizem?

Keramična vodila niso univerzalna zamenjava za vsak valj v vsakem transporterju. Zagotavljajo največjo vrednost, ko delovno okolje zahteva pogoje, ki hitro poslabšajo običajne komponente. Naslednja merila pomagajo ugotoviti, ali je keramika ustrezna specifikacija za dano mesto na tekočem traku.

Prioritetne aplikacije za keramične ležeče dele

1. Materiali z visoko abrazijo:Premog, železova ruda, bakrov koncentrat, klinker, žlindra in gradbeni odpadki vsebujejo ostre, trde delce, ki brusijo jeklene površine.
2. Korozivna okolja:Tovarne gnojil, kloralkalne naprave, obalna pristanišča in kakršna koli dejavnost, pri kateri vlaga prenaša kisle ali alkalne spojine na strukturo tekočega traku.
3. Visokotemperaturna storitev:Koksarne, sintrarne in dovodne linije cementnih peči, kjer transportni material zadržuje preostalo toploto, ki razgrajuje polimerne ali prevlečene valje.
4. Težave pri nastajanju materiala:Lepljiv ali vlažen tovor, ki se oprime jeklenih valjev, kar povzroča neporavnanost jermena in povečano potrebo po moči pogona.
5. Oddaljene ali težko dostopne instalacije:Kopenski transporterji prečkajo teren, kjer je dostop za vzdrževanje omejen in je zamenjava komponent draga glede na delovne ure.

Kjer keramika morda ni prva izbira

• Primarna območja vpliva:Območje neposredno pod izpustom žleba zahteva valje za blaženje udarcev. Keramične vodila je treba namestiti navzdol, potem ko se tok materiala usede na trak.
• Lahke čiste aplikacije:Za transport suhih, neabrazivnih materialov v nadzorovanih okoljih lahko standardna jeklena ali polimerna vodila zagotovijo ustrezno zmogljivost pri nižjih začetnih stroških.
• Sistemi s hudimi težavami s sledenjem pasu:Medtem ko keramični idlerji zmanjšajo neusklajenost, povezano z oprijemom, ne odpravijo strukturnih težav s poravnavo. Prednost ima naslavljanje kvadrata okvirja in usposabljanje postavitve ilerja.
• Ekstremna udarna obremenitev:Postopki, pri katerih velike kepe rutinsko padejo na nosilec, zahtevajo valje, odporne na udarce, namesto trdih keramičnih lupin.

Za operacije, ki spadajo v kategorijo visoke prioritete, navedite aKeramični vodilni tekalni trakpredstavlja ciljno usmerjeno inženirsko odločitev in ne premium nadgradnjo, ki se uporablja brez razlikovanja. Pravilen pristop je preslikati profil obrabe tekočega traku in namestiti keramične valje na mesta, kjer so obraba, korozija ali oprijem najmočnejši.

Izračun meje specifikacije

Praktična metoda za odločanje o tem, kje naj se uporabi keramika, je razdelitev tekočega traku na območja glede na izpostavljenost. Obremenitveno območje je obdelano posebej in specificirano z udarnimi valji. Prvih petdeset metrov dolvodno od nakladanja običajno povzroči najvišjo abrazijo, ker se material še vedno useda in so drobni delci še vedno v zraku. Mid-run doživlja obrabo v stabilnem stanju. Praznjenje in povratni tok imata svoje posebne vzorce obrabe.

Keramični valji ponujajo najmočnejši povratni učinek v conah, kjer je abrazivna obraba neprekinjena in kjer bi bilo popravilo poškodb jermena najdražje. Pri številnih napravah hibridni pristop najbolje deluje: udarni valji na točki nakladanja, keramični valji skozi nosilne dele z visoko obrabo in standardni valji pri povratnem teku, kjer so obremenitve majhne in je obraba minimalna. Ta strategija določanja območij zajame prednost delovanja brez pretirane specifikacije celotnega tekočega traku.

Kako vzdrževati keramične idlerje za najdaljšo življenjsko dobo?

Keramični valji zahtevajo manj pogoste posege kot jekleni valji, vendar ne zahtevajo vzdrževanja. Strukturiran inšpekcijski program zagotavlja, da se prednosti keramične tehnologije v celoti izkoristijo v življenjski dobi komponente, in ujame redko okvaro, preden poškoduje jermen.

Kontrolni seznam za rutinske preglede

• Vizualno preverjanje vrtenja:Prepričajte se, da se vsak prosti tek ročno ali s prenosnim orodjem za vrtenje prosto vrti. Keramični valj, ki se je prenehal vrteti, se bo na eni strani obrabil in izgubil svojo prednost pri delovanju.
• Ocena stanja površine:Preglejte keramično lupino, ali so odrezani, razpokani ali izgubljeni. Manjše površinske nepravilnosti so lahko sprejemljive, globoke razpoke, ki razkrijejo gred, pa zahtevajo zamenjavo.
• Preverjanje celovitosti pečata:Keramična vodila uporabljajo labirintna ali tesnila za ustnice za zaščito ležajev. Preverite puščanje maziva ali vdor prahu okoli končnih pokrovčkov, kar kaže na degradacijo tesnila.
• Opazovanje sledenja pasu:Nadzorujte položaj jermena skozi keramične vlečne dele. Premik v sledenju lahko pomeni zataknjen valj ali spremembo vzorca nalaganja materiala.
• Preverjanje navora pritrdilnih elementov:Prepričajte se, da so vijaki nosilca in povezave okvirja trdno priviti. Vibracije lahko sčasoma zrahljajo pritrdilne elemente, tudi če so valji zdravi.

Navodila za čiščenje in rokovanje

Gladka keramična površina naravno odvrže večino materiala, vendar je pri lepljivih nanosih morda potrebno redno čiščenje. Voda, po možnosti zmehčana, zadostuje za odstranitev nabranega materiala. Ne uporabljajte detergentov ali abrazivnih čistilnih sredstev, ker lahko pustijo ostanke, ki spodbujajo oprijem in lahko poškodujejo tesnila.

Pri ravnanju s keramičnimi vodili med namestitvijo ali zamenjavo se izogibajte udarcem keramične površine ob trde predmete. Material je trd, vendar ni odporen na udarce. Padlo vodilo lahko poči, tudi če poškodba ni takoj vidna, počena lupina pa lahko nenadoma odpove, ko je pod obremenitvijo. Rezervne valje hranite na oblazinjenih stojalih in jih prevažajte v originalni embalaži, kadar koli je to mogoče.

Prakse mazanja ležajev

Večina keramičnih vodil je dobavljenih z doživljenjsko zatesnjenimi ležaji, kar pomeni, da ni potrebno mazanje na terenu. Vendar pa pri visokotemperaturnih ali hitrih aplikacijah nekatere izvedbe vključujejo mazalne priključke, ki omogočajo občasno ponovno mazanje. Če je določeno ponovno mazanje, uporabite samo razred maziva, ki ga priporoča proizvajalec. Mešanje nezdružljivih maziv lahko povzroči razgradnjo maziva, kar povzroči zasuk ležaja.

Kakšne prakse namestitve in zagona ščitijo keramične valje?

Tudi najboljši valj bo slabo deloval, če bo nameščen nepravilno. Keramični vodilni kolesi so precizne komponente in način njihove namestitve, poravnave in zagona določa, ali zagotavljajo svojo celotno življenjsko dobo ali prezgodaj odpovedo zaradi vzrokov, ki se jim je mogoče izogniti.

Osnove poravnave in razmika

• Pravokotnost okvirja:Pred namestitvijo valjev preverite, ali je okvir tekočega traku pravokoten in raven. Okvir, ki ni pravokoten, prisili jermen, da teče ob prirobnicah prostega kolesa, kar povzroča trenje na obeh straneh.
• Konzistentnost višine valja:Uporabite vrvico ali laserski nivo, da potrdite, da so vsi valji v odseku na isti višini. Nizek valj postane žarišče obrabe.
• Pravilna usmeritev nosilca:Namestite nosilce tako, da valj sedi ravno v koritu brez zvijanja. Zvit valj povzroča neenakomeren stik jermena in pospešeno obrabo.
• Pravilni razmik:Upoštevajte razpored inženirskih razmikov za širino traku in obremenitev materiala. Ne povečujte razmika, da zmanjšate število komponent.

Preverjanje zagona po namestitvi

1. Ročni preizkus vrtenja:Vsak na novo nameščen valj ročno zavrtite, preden zaženete tekoči trak. Vsak valj, ki se ne vrti prosto, je treba raziskati in popraviti.
2. Tek s sledenjem pasu:Zaženite tekoči trak prazen in opazujte sledenje traku skozi nove odseke valjev. Pred nalaganjem materiala prilagodite usposabljanje ležečih koles.
3. Naložen preizkus:Postopoma uvajajte material in spremljajte položaj traku, tok motorja in kakršen koli nenavaden hrup iz novih položajev valjev.
4. Termični pregled:Po nekaj urah delovanja preverite, ali so ohišja ležajev pregreta. Vroči ležaji kažejo na težave z mazanjem ali poravnavo.
5. Dokumentacija:Zabeležite si datum namestitve, položaj in vrsto valja, da bo mogoče sistematično upravljati intervale pregledov in načrtovanje zamenjave.

Pravilno zagnan tekoči trak s keramičnimi valji na pravih položajih bo deloval tišje, bolje bo sledil in zahteval manj posegov kot tekoči trak, ki je v celoti opremljen z jeklenimi valji. V fazi namestitve je ta zanesljivost bodisi zavarovana bodisi zapravljena. Vlaganje časa v poravnavo in preverjanje med zagonom se povrne skozi leta stabilnega delovanja.

Pogosto zastavljena vprašanja
