Pri ravnanju z razsutim materialom pozornost pritegne sam tekoči trak. Je viden, drag in očitno kritičen za delovanje. Kljub temu komponente, ki podpirajo trak – tekoči trak, ki prenaša valjčne sklope, ki dan za dnem nosijo obremenitev na tisoče ton materiala – določajo življenjsko dobo jermena bolj neposredno kot kateri koli drug dejavnik. Nepravilno poravnan ali zataknjen nosilni valj tekočega traku ustvari točko obrabe, ki odrgni pokrov jermena, ustvarja toploto, poveča porabo energije in na koncu povzroči prezgodnjo zamenjavo jermena, ki stane več deset tisoč dolarjev.

Valj za prenašanje tekočega trakuproizvajalci so se odzvali s specializiranimi zasnovami, ki obravnavajo specifične operativne izzive: kopičenje materiala, sledenje traku, odpornost na udarce in korozijo okolja. Med temi specializiranimi različicami se vsak za različne namene uporablja spiralno vodilo, vodilo z vzporednim glavnikom, vodilo tipa obrnjenega V in vodilo keramičnega transportnega traku. Te vrste transportnih valjev imajo skupne proizvodne elemente – visokofrekvenčno varjene cevi, tesnila iz najlona visoke gostote, ležaje in okroglo jeklo – vendar se razlikujejo po površinski konfiguraciji in funkcionalni optimizaciji.

Zakaj je pomembna izbira transportnega valja

Transportni sistem je tako zanesljiv kot njegov nosilni valj. Nosilni valj transportnega traku podpira trak in obremenitev materiala, hkrati pa ohranja pravilno poravnavo traku. Ko valj odpove, se posledice vrstijo:

• Poškodba jermena: Zataknjen nosilni valj transportnega traku postane nepremična abrazivna površina, ki vrezuje utor v pokrov premikajočega se traku
• Povečan upor: Nevrtljivi valji ali valji z visokim uporom povečajo porabo energije pogonskega motorja
• Razlitje materiala: nepravilno poravnani valji omogočajo napačno zatezanje pasu, odmetavanje materiala s strani sistema
• Strukturna obremenitev: neenakomeren valjčni upor ustvarja variacije napetosti jermena, ki obremenjujejo spoje in pogone

Spodaj opisani posebni tekoči trakovi, ki prenašajo valje, obravnavajo posebne načine napak, ki so pogosti v določenih panogah in aplikacijah.

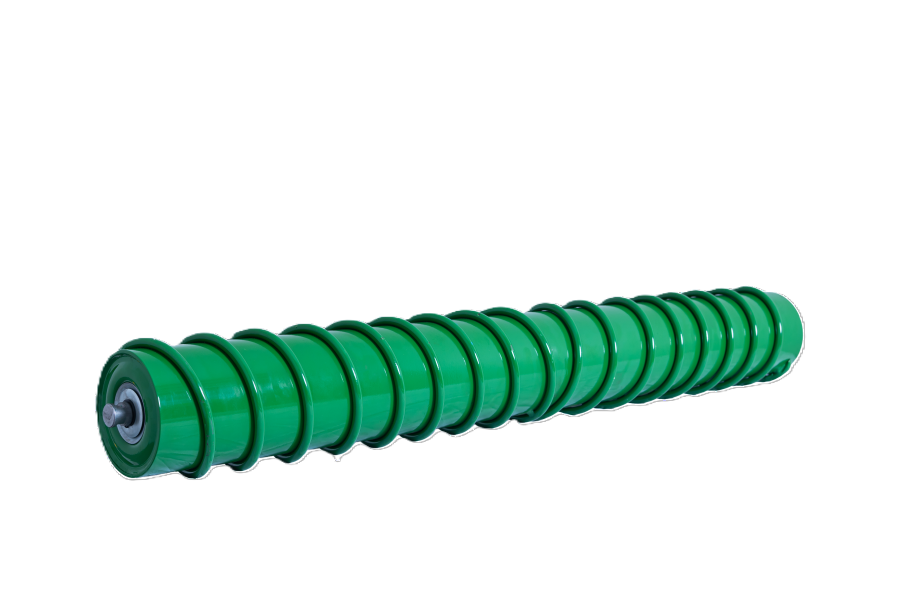

Spiralni vodil: Samočistilni za lepljive materiale

Spiralno vodilo je različica valjčnega transportnega traku, zasnovana za aplikacije, kjer se povratni material oprijema površine traku. Izdelan iz visokofrekvenčno varjenih cevi, najlonskih tesnil visoke gostote, spiralnih vzmeti, ležajev in okroglega jekla, ima spiralno vodilo spiralno konfiguracijo površine.

Načelo delovanja

Ko jermen poteka preko spiralnega vodila, vijačni vzorec ustvari diferencialne kontaktne točke, ki prekinejo površinsko napetost med jermenom in sprijetim materialom. Lepljive usedline - glina, moker pesek, zdrobljena ruda z vlago - se sprostijo s površine traku, namesto da bi se nabirale na transportnem valju.

Ključne aplikacije

• Predelava agregatov in peska
• Ravnanje z glino in minerali
• Obrati za pripravo premoga
• Kakršen koli trak za transport lepljivih materialov ali materialov z visoko vsebnostjo vlage

Spiralna zasnova zmanjšuje potrebo po ločenih strgalih in čistilih za jermen, ki sami zahtevajo vzdrževanje in prilagajanje. Za operaterje, ki iščejo valj za prenašanje tekočega traku s pasivno samočistilno sposobnostjo, zagotavlja spiralno vodilo rešitev brez vzdrževanja.

Vzporedni glavnik: Čiščenje povratnega pasu s samočistilno strukturo

Vzporedni vodilni glavnik je ena vrstatransportni valjposebej konfiguriran za aplikacije povratnega pasu. Izdelan je iz visokofrekvenčno varjenih cevi, najlonskih tesnil visoke gostote, gumijastih obročev v obliki glavnika, distančnikov, ležajev in okroglega jekla.

Funkcija povratnega pasu

Na povratni strani transportnega sistema – del traku, ki potuje prazen pod nosilnim tokom – se lahko kopiči povratni material, ki odpade vzdolž povratne poti in povzroči težave pri vzdrževanju. Vzporedni glavnik je transportni valj, ki je zasnovan za pritrditev povratnih trakov, hkrati pa zagotavlja aktivno čistilno delovanje.

Lastnosti samočiščenja

Gumijasti obročki v obliki glavnika ustvarjajo mehansko čistilno delovanje na površini pasu. Ko gre povratni trak čez ta transportni valj, se sprijeti material odmakne in odpade, namesto da bi potoval s jermenom do repnega jermenica. Ključni atributi uspešnosti vključujejo:

• Nizka raven hrupa: oblika glavnika zmanjša kontaktni hrup v primerjavi z valji s trdno površino
• Debela cevna stena: izboljšana strukturna vzdržljivost za storitve na povratni strani
• Prilagodljivo vrtenje: nizek kotalni upor zmanjša izgubo moči
• Nizek upor: Zmanjšan upor ležaja v primerjavi z običajnimi povratnimi letvami

Za objekte, ki se spopadajo z odnašanjem materiala po povratnih poteh tekočega traku, vzporedni glavnik ponuja pasivno rešitev za čiščenje, ki ne zahteva zunanjega napajanja ali krmilnih sistemov.

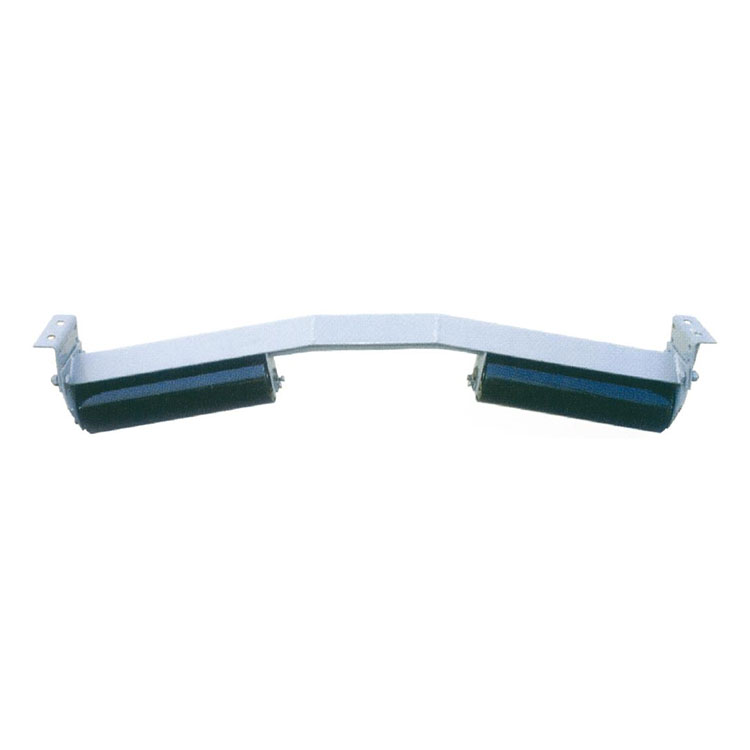

Prosti tekalni mehanizem obrnjenega tipa V: dušenje jermena in sledenje

Vlečni pas obrnjenega tipa V je transportni valj, ki se uporablja predvsem za fiksiranje spremembe kota povratnega traku v sistemih tračnih transporterjev. Njegova primarna funkcija je zatiranje pasu – preprečuje, da bi pas poletel navzgor in opraskal strukturne komponente.

Funkcija zatiranja pasu

Na dolgih transporterjih, zlasti tistih z nagnjenimi odseki ali visokimi hitrostmi jermena, se lahko povratni trak dvigne od prostih valjev zaradi dinamike napetosti jermena ali vnosa zraka. Pas, ki leti navzgor, se dotakne konstrukcijskega jekla – prečnih nosilcev, vrvic, prehodov – povzroči obrabo pokrova in morebitno poškodbo robov pasu.

Obrnjena V konfiguracija tega transportnega nosilnega valja ustvarja profil, ki zajame trak in ga drži navzdol, pri čemer ohranja dosleden stik in hkrati omogoča prosto vrtenje. Za razliko od ravnih povratnih vodil, ki omogočajo navpično premikanje jermena, obrnjena oblika V fizično omejuje položaj jermena.

Tesnjenje in varstvo okolja

Oba konca tega transportnega nosilnega valja vključujeta labirintne tesnilne strukture v kombinaciji z dvostransko zatesnjenimi ležaji. Ta sistem z dvojno pregrado zagotavlja:

• Zaščita pred prahom: Labirintna tesnila preprečujejo vdor drobnih delcev
• Vodoodpornost: dvostranska tesnila preprečujejo vlago v mokrem okolju
• Podaljšana življenjska doba ležaja: Izključitev kontaminacije je neposredno povezana z življenjsko dobo ležaja

Za tekoče trakove, ki prenašajo valjčne izdelke, ki delujejo v prašnem ali mokrem okolju – rudniki, kamnolomi, transporterji za skladiščenje na prostem – je kakovost tesnjenja pogosto razlika med tremi meseci in tremi leti življenjske dobe.

Keramični vodilni tekalni trak: odpornost proti obrabi in koroziji

Keramični usmerjevalnik tekočega traku je transportni valj, izdelan s površinami iz aluminijevega oksida (aluminijevega oksida) namesto jekla ali gume. Ta izbor materiala zagotavlja posebne prednosti za agresivne aplikacije.

Lastnosti materiala

Keramika iz aluminijevega oksida (Al₂O₃) ponuja:

• Visoka trdota: presega 80 po lestvici Rockwell HRA, znatno trša od jekla
• Odpornost na kisline: Kisle raztopine ne vplivajo na jeklene valje
• Odpornost na alkalije: Kemično stabilen v bazičnih okoljih
• Odpornost proti obrabi: Preživi stik z ostrimi, trdimi materiali, ki bi razboli jeklo ali gumo

Primerne aplikacije

Keramični transportni valj se pogosto uporablja v rudarstvu, industriji peska in gramoza, metalurgiji jekla, kemični industriji in drugih industrijah, kjer:

• Materiali z visoko trdoto (železova ruda, takonit, granit) hitro obrabijo jeklena vodila
• Korozivna okolja (tovarne gnojil, ravnanje s kemikalijami) napadajo jeklene površine
• Visoke hitrosti traku pospešujejo obrabo površin običajnih transportnih valjev

Kompromisi

Keramična vodila običajno stanejo več kot jeklena vodila in so težja, zato je treba upoštevati zmogljivost jermenskega pogona in strukturno podporo. Vendar pa pri operacijah, pri katerih pride do zamenjave prostega kolesa vsakih nekaj mesecev zaradi abrazije, podaljšana življenjska doba keramike pogosto upraviči premijo. Keramični transportni valj ponuja daljše intervale med zamenjavami, kar zmanjšuje stroške dela in čas izpada zaradi vzdrževanja.

Skupni kazalniki kakovosti proizvodnje

Pri vseh transportnih trakovih, ki prenašajo valje – spiralni, glavnik, obrnjeni V, keramični – določene proizvodne lastnosti kažejo kakovost ne glede na konfiguracijo.

Visokofrekvenčno varjene cevi

Telo cevi transportnega nosilnega valja mora biti ravno, okroglo in z enakomerno debelino stene. Visokofrekvenčno varjenje ustvari šiv z minimalnim notranjim bliskom in dosledno metalurgijo. Cevi slabe kakovosti povzročajo ekscentričnost valjev, povzročajo vibracije in plapolanje jermena.

Najlonska tesnila visoke gostote

Tesnila izključujejo kontaminacijo. Tesnila z nizko gostoto absorbirajo vlago, nabreknejo in izgubijo učinkovitost. Najlon visoke gostote ohranja dimenzijsko stabilnost, zadržuje mazivo v notranjosti in onesnaževalce. Valjčno tesnilo transportnega traku je pogosto komponenta, ki določa življenjsko dobo.

Ležaji

Dvostransko zatesnjeni ležaji (imenovani tudi zatesnjeni ležaji za vse življenje) so predhodno namazani in ne potrebujejo vzdrževanja. Izbira valjčnega ležaja tekočega traku mora ustrezati zahtevam glede obremenitve in hitrosti; premajhni ležaji prezgodaj odpovejo, medtem ko preveliki ležaji po nepotrebnem povečajo stroške.

Okroglo jeklo

Konci gredi in ležajne pritrdilne površine zahtevajo dobro okroglost in površinsko obdelavo. Nenatančne gredi povzročajo neporavnanost, neenakomerno obremenijo ležaje in povzročijo zgodnjo odpoved sklopa transportnih valjev.
